누구나 할 수 있는 ABB 제닛 스위치 교체하기

누구나 할 수 있는 ABB 제닛 스위치 교체하기

내 집 마련하고 집 인테리어에 이제 막 신경쓰게 되었는데요.

지난번에 싱크볼을 교체 하고, 찾다 찾다 스위치가 비교적 쉬울꺼 같아 아이템으로 정하고 교체 했습니다.

https://cockloft.tistory.com/1230

누구나 쉽게 하는 사각싱크볼(DU858) 교체 DIY

처음에서 유럼 오리지널 감성의 융 스위치가 이뻣으나, 규격이 맞지 않아 교체 시 대공사가 예상되어 1 : 1 교체 가능한 ABB스위치로 결정해서 교체 하였습니다.

융스위치

먼저 집안에 있는 스위치부터 준비 하고 바로 주문을 했습니다.

요즘 다음날 다 도착하니 너무 편리 합니다.

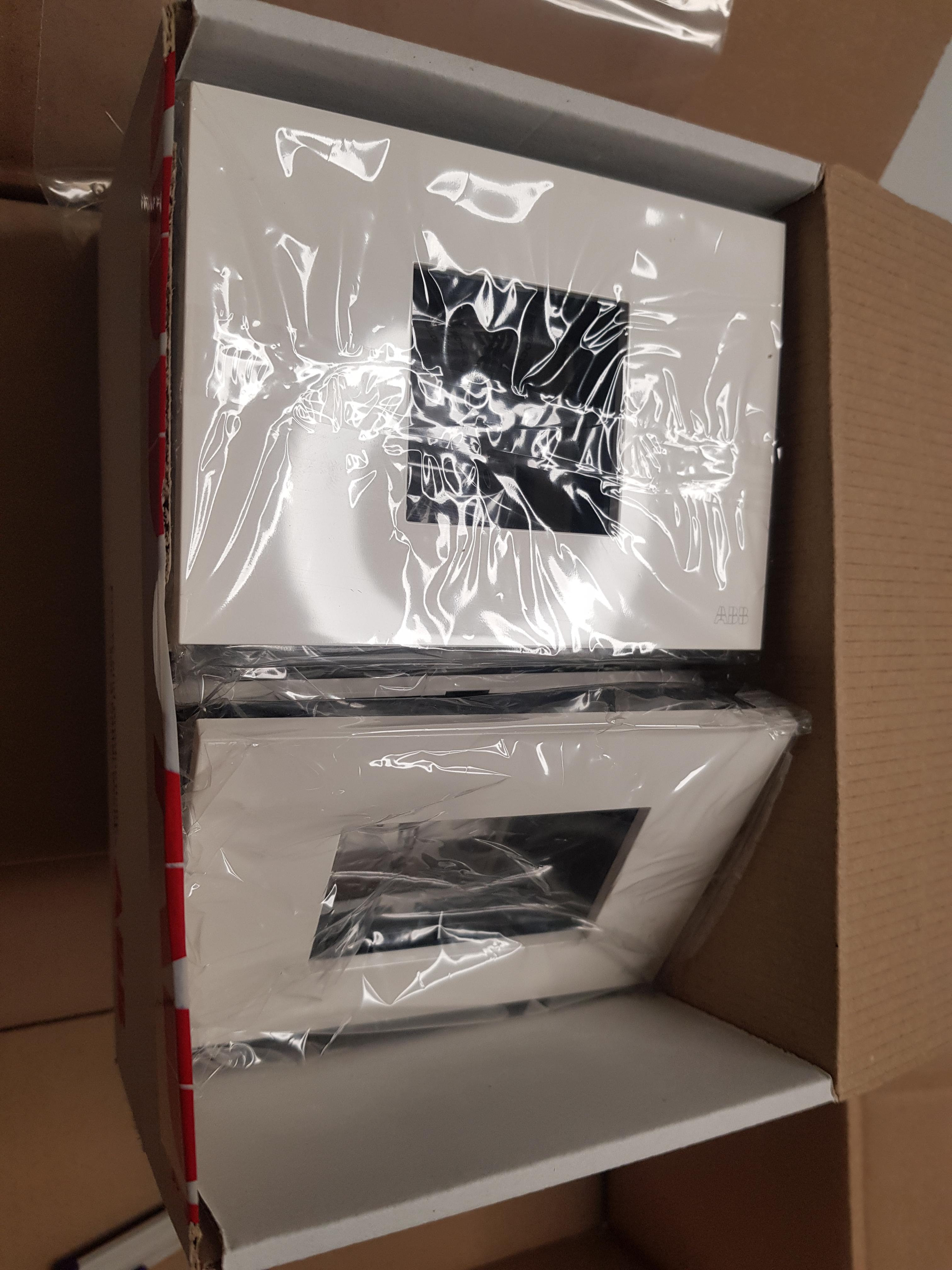

주문한 수량을 확인하고 잠시 창고에 넣어 두고 바로 주말인 오늘 작업을 했습니다.

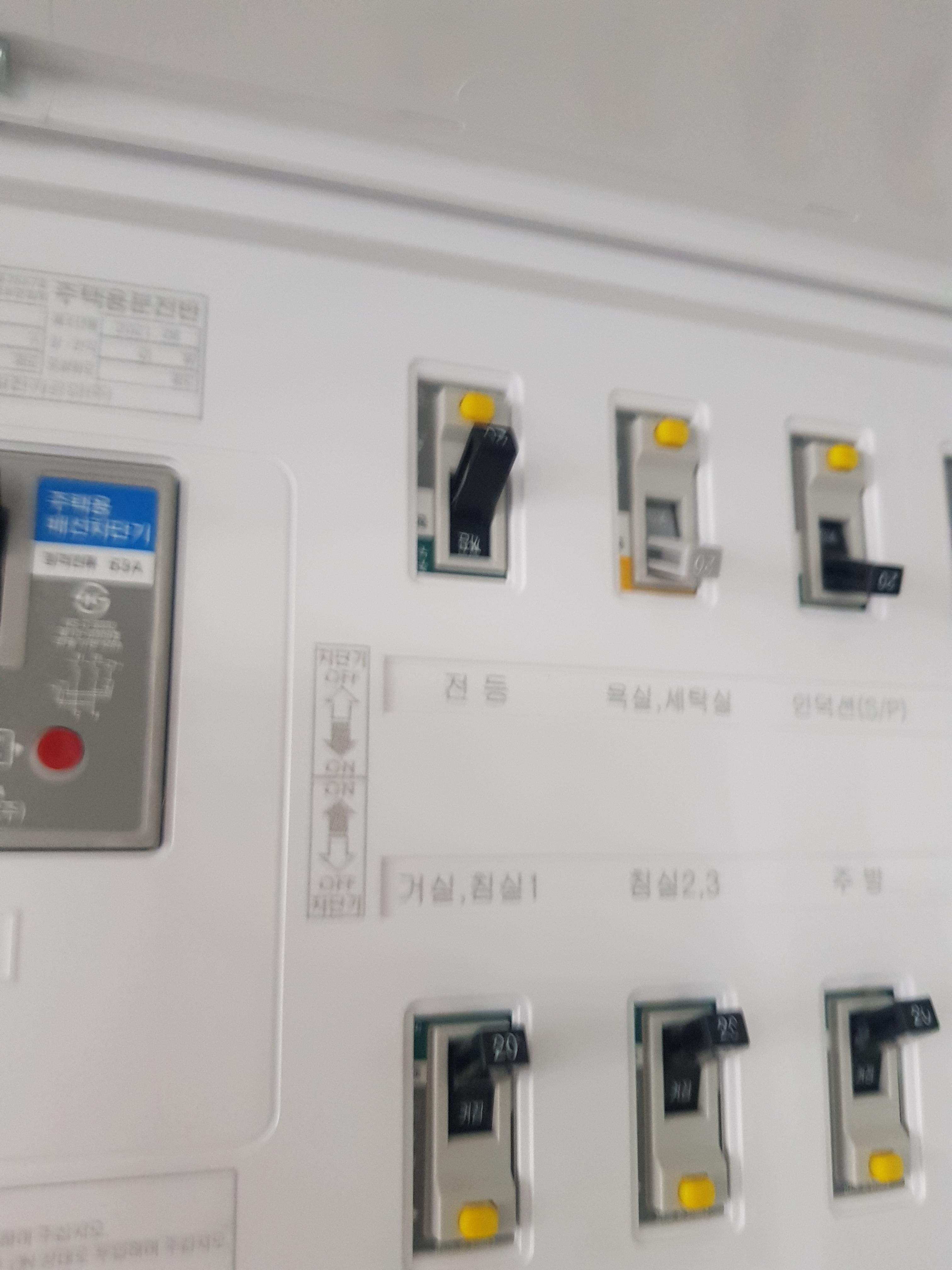

먼저 전기 작업을 할 때는 항상 두꺼비 집부터 내려야 합니다. ㅎㅎㅎ

전등용 차단기가 별도로 있어 해당 차단기만 내리고 작업을 시작했습니다.

기존 스위치는 평범합니다.

그래서 abb스위치로 교체 하기로 하였구요.

스위치 아래쪽에 홈이 있는데, 그 쪽을 1자 드라이버나 헤라로 제껴서 탈거 하면 되는데요.

벽지가 손상 되지 않도록 조심해서 탈거 해주세요.



커버를 탈거한 모습입니다.

이제 볼트를 풀어 주면 본체가 분리 됩니다.

그 전에 스위치가 직관적으로 연결이 되어 있나 확인해보세요.

이렇게 교체 할 때 스위치 버튼 배열도 바꾸면 되니깐요.

저희 집은 왼쪽 라인과 오른쪽 라인을 반대로 했을 때 전등 위치가 직관적으로 연결이 되어 변경 했습니다.



분리 하시고 배선 위치 사진 하나 찍어 두는 것 잊지 마시구요.

빨강이 공통선이고 나머지가 개별 스위치 입니다.

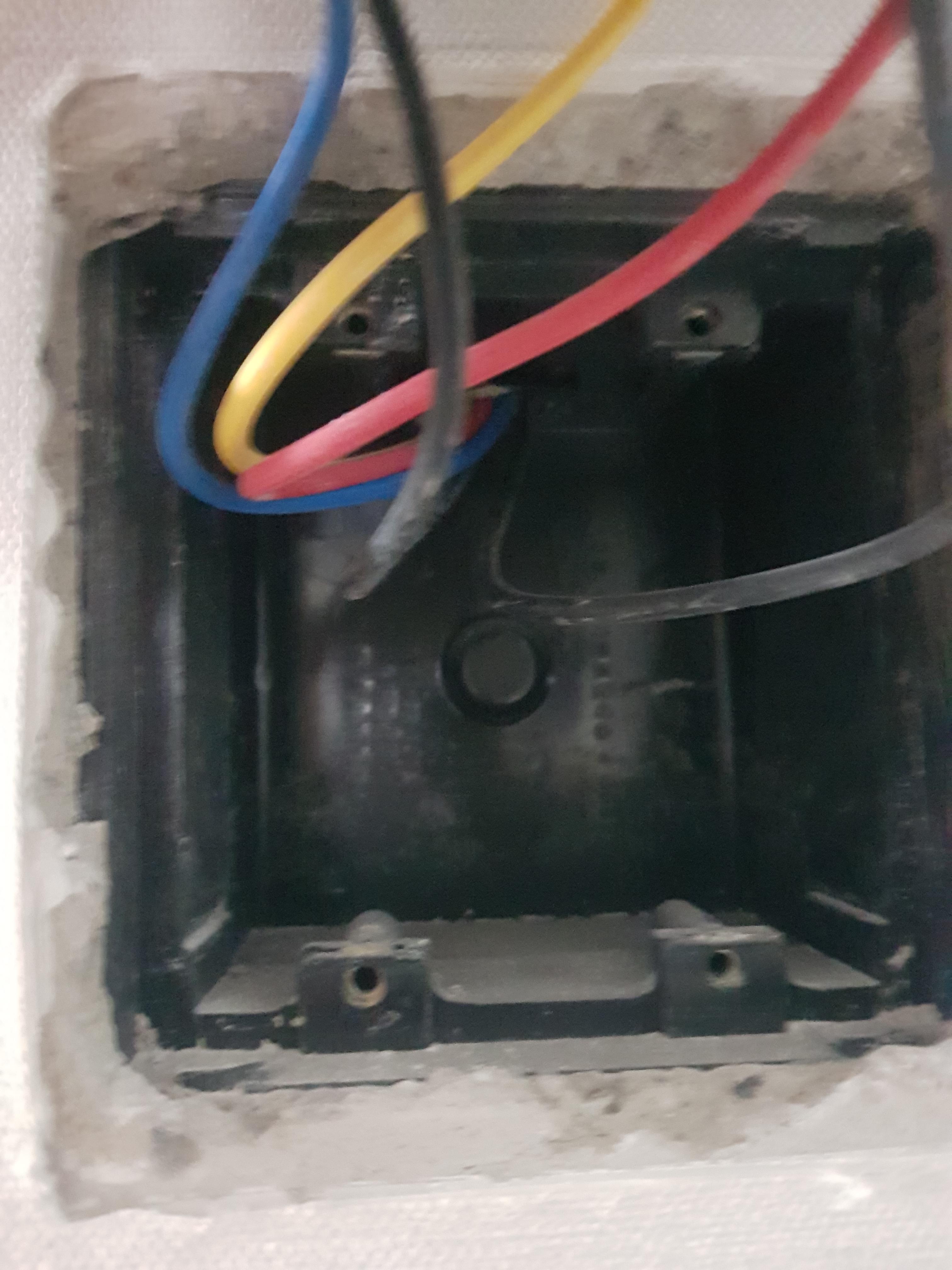

뽑아 보니 안쪽에 공간이 조금 있네요.

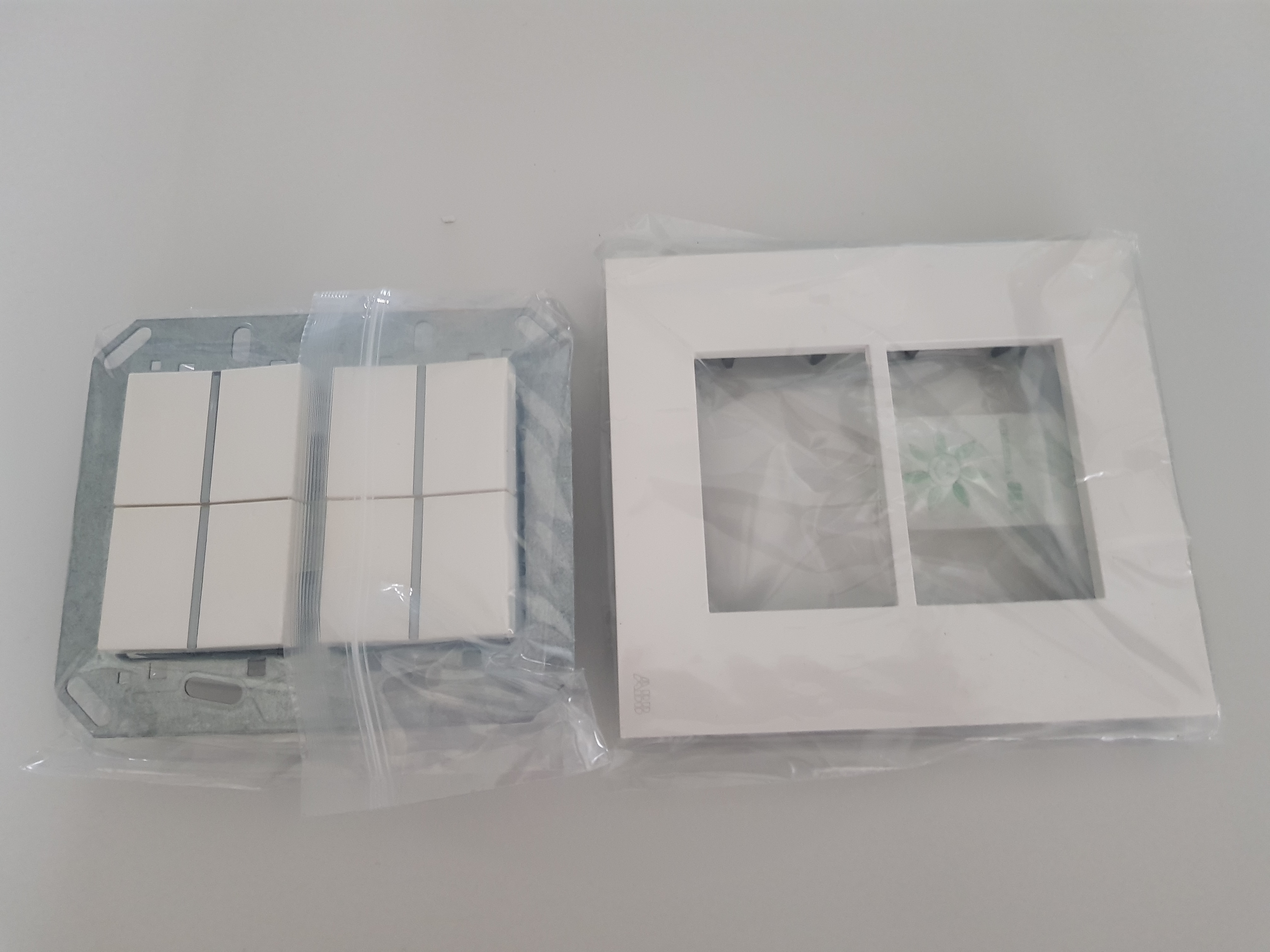

이번에 교체할 abb 4구 스위치입니다.

먼저 abb 스위치도 공통선 작업을 합니다.

아래처럼 하시면 됩니다.

제닛스위치니깐 Z 모양으로 해봤습니다. ㅎㅎ

그리고 선은 하나 빼서 하나 넣고, 하나 빼서 하나 넣고 하면서 작업을 했습니다.

모두 빼면 헤깔릴 수도 있으니깐요.

연결을 다 했으니 이제 역순으로 볼트를 조여 주면 됩니다.

볼트를 조여 주실 때 처음부터 꽉 조으지 마시고 약간의 유격이 있게 해주세요.

그리고 아래처럼 수평계가 있으면 수평까지 맞추어 작업 하시면 아주 이뿌게 자리를 잡을 수 있습니다.

완성된 모습니다.

abb스위치 하나 바꾸었는데요.

분위기가 사네요.



스위치는 어느 집에서나 사용이 잦고, 눈에 띄는 곳에 위치 하기 때문에 한번 쯤 바꿔 보시면 좋을꺼 같네요.

(꼭 abb 스위치가 아닌 다른 스위치라도 취향에 맞게 바꾸어 보세요)

끝으로 abb스위치는 벽과 스위치 사이 약간의 틈이 있는 특징이 있으니 참고하시구요.
